75v轉5v3A,恒流降壓芯片/電源模塊

  AH8731是一款高精度降壓型大功率LED恒流驅動芯片。適用于輸入電壓100V以?xún)?nèi)的大功率LED恒流驅動電源 。


  專利的高端電流檢測、固定頻率 、電流模PWM控制方式，具有優異的線性調整率和負載調整率。


  芯片采用的特有恒流控制方式 ，使得LED輸出電流精度達到±3%以?xún)?nèi)
。


  芯片內部集成的抖頻功能可降低EMI成本。


  內置環路補償與斜坡補償，無需外部補償
，應用設計簡單 。


  芯片典型工作頻率約200KHz
。


  采用SOT23-5封裝。

                                      電源模塊

? 高端電流檢測

? 輸出電流：小于3a

? 輸入電壓：6~100V

? LED均值電流控制：恒流效果好

? LED輸出電流精度：±3%

? 高效率：最高可達95%以上

? 電流模PWM控制

? 固定工作頻率

? 抖頻功能

? 內置環路補償、斜坡補償

? 芯片供電欠壓/過壓保護

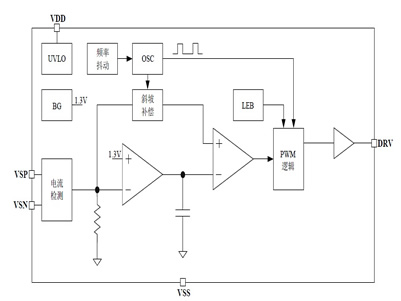

                                     內部結構圖
