注意事項 ：
IN+ 輸入正極 IN-輸入負極!
OUT+輸出正極 OUT-輸出負極！
注意輸入輸出不能接反。接反可能會燒掉！

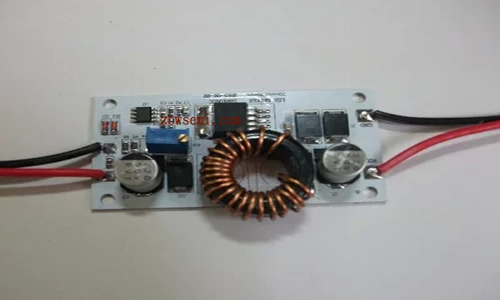

24v轉5v電源模塊：
輸入：直流8V 至 40V (輸入的電壓必須比要輸出的電壓高1.5v以上 。不能升壓)
輸出：直流 1.5V 至 32V 電壓連續可調，高效率最大輸出電流為5a 。

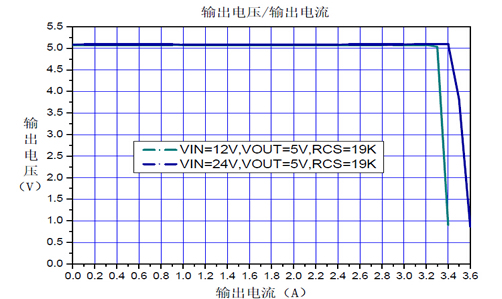

24v轉5v電壓與電流關系曲線圖
長時間工作建議在2.5A以內的電流使用，同時加上散熱片(10W以上輸出)；
由于是降壓模塊,為了保證輸出穩定,請保持最小1.5V壓差。
型號/名稱 | 24v轉5v DC-DC同步降壓模塊 |
輸入電壓 | 8V~40V |
輸出電壓 | 1.25V~32V |
輸出電流 | 3.5A（最大） |
轉換效率 | 95%（最高） |
輸出紋波 | <30mV |
開關頻率 | 160KHz |
工作溫度 | -45℃~ +85℃ |
典型應用 | 24v轉5v |
核心芯片 | AH8625（sop-8封裝） |

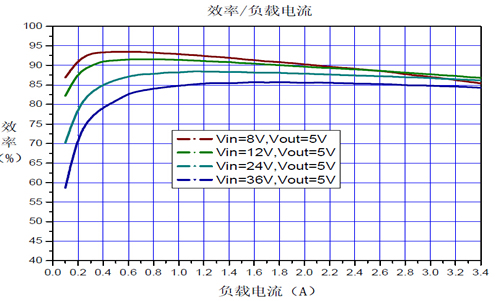

24v轉5v效率曲線圖
接線方式
焊接 ，直接將電源線焊在輸入(輸出)端口；
應用例子
1.車載穩壓電源 ，只需要將本模塊輸入端接上汽車點煙嘴供電，為您的手機、MP3 、MP4 、PSP充電等許多設備供電 ，非常簡單方便 。
2.給電子設備供電 ，當設備需要3-35V供電而手里對應電壓電源時，用這個模塊就可以方便的把電壓調到所需電壓 ，解決困擾 。
3.系統工作電壓測試 ，做項目時可以使用本模塊調試出各種電壓測試系統工作電壓范圍，非常輕松方便。
